水環境機器 |
|
|
バブルジェネレータで加圧水の応用が広がります。 |
|
|

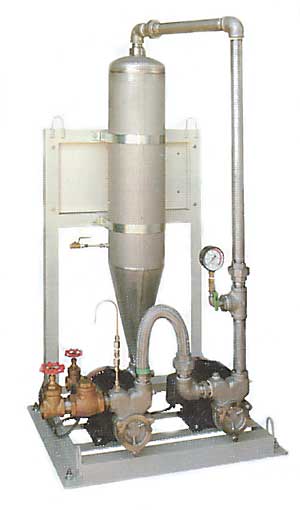

微細気泡発生機 |
|
|
 |
| ■ |
誰にでも簡単な操作で高密度微細気泡水が得られます。
|
| ■ |
外部環境（水面高さ・押込圧、空気量etc）が変化しても安定した加圧水が供給できます。 |
| ■ |
大型溶解タンク、コンプレッサー、エゼクターなど無しに、ポンプの自給力により水と空気を吸引するため、小型で省スペース、システムの大幅コストダウンが可能です。
|
|
ターボミキサー
|
 |
| 渦流タービンポンプの特性を利用し、溶けにくい2種の液体や、気体と液体を効果的に混合溶解し、圧送することができます。薬注ポンプ、コンプレッサー、大型の溶解槽や加圧タンク、攪拌機、スタティックミキサーなどが不要となり装置の小型化、システムの簡素化、大幅なコストダウンが可能で各種プロセスや水処理で使用されています。 |
|
|
加圧浮上式のメリット
|
|
<時間の短縮>
気泡の浮力により固形物を強制的に浮上させるので短時間に固・液分離が可能です。
<処理スペースの削減>
比較的処理量が多くても短時間の分離に加え、連続的な処理ができ、システムの省スペース化が図れます。
<任意のガス選択>
空気以外にも酸素、オゾンガス、炭酸ガス、塩素ガスなど任意にガスを選択できるため、固・液分離と同時に各種の反応が可能です。
|
|

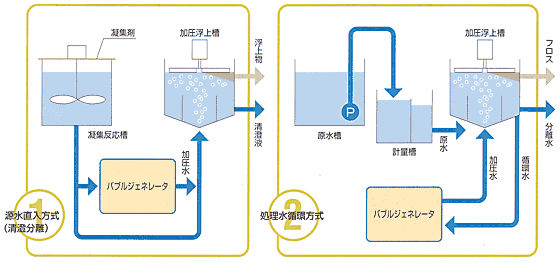

加圧浮上例フローシート
|
|
|
| 用 途
|
加圧浮上とは、微細な気泡を水中に浮上させ、その浮力により水中に浮遊、沈殿している微細な固形物や溶け込んでいる成分を凝縮、凝固させたものを浮上回収する方法です。
バブルジェネレータのつくり出す微細気泡は以下のようなシーンで重要な役割を果たします。 |
 |
|
主な利用現場
|
|
■半導体用純水製造の前段に
井戸水の不純物を取り除きます。
■厨房排水用に
油脂を含む排水処理の前段として。
■糞尿（家畜）処理に
振動振るいの後に。
■高級紙繊維の回収再利用に
■食品・結晶・薬剤の回収に
排水処理の前段として。
■池・湖の浄化に
沈殿物や浮遊物、ヘドロ、藻の回収に。
<他にもこんなユニークな使い方ができます>
■ミルキーバスとして
ミルクのような気泡風呂でホテル、銭湯などに。
■水面スクリーンとして
イベント等で水面に画像を映しだします。
■水面装飾として
池やプールなどに。
|
|
|

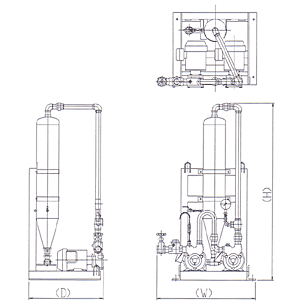

| 外 形 図
|
 |
|
主な仕様
|
|
型式
|
BG05
|
|
処理量
|
50Hz
|
0.5t/h
|
|
60Hz
|
1.0t/h
|
|
外形寸法
|
370（D）×510（W）×670（H）mm
|
|
質量
|
40kg
|
|
運転質量
|
43kg
|
|
型式
|
BG50
|
|
処理量
|
50Hz
|
4..8t/h
|
|
60Hz
|
6.0t/h
|
|
外形寸法
|
560（D）×740（W）×1300（H）mm
|
|
質量
|
110kg
|
|
運転質量
|
130kg
|
※他にBG15、BG25、BG85と処理量に応じてラインナップございます。詳しくはお問い合わせ下さい。
|
|
|
|
|
食品用インナーボルテックスポンプ
|
|
|
|
| ■ |
インナーボルテックスポンプは一般の渦巻ポンプと異なり、ポンプ内で強い遠心力の発生がないため、圧力変動や容積変動もなく、気泡を大量に含む液や、粘度の高い液を移送することが可能です。
|
|
| 用 途
|
|
比較的硬い固形物
|
米、小麦、大麦、ジャガイモ、サトイモ、らっきょう、にんにく、オリーブ
|
|
柔らかい固形物
|
果実（みかん、ブドウ、梅、ブルーベリー、etc.）
野菜（きゅうり、なす、トマト、セロリ、ピーマン、etc.）
調理食品（粥、カレー、シチュー、スープ、ジャム、ホールトマト、eｔｃ.）
寒天、じゅんさい、なめこ、ゼリー、ナタデココ、タピオカ、粒入ジュース
|
|
高粘性液
|
マヨネーズ、ケチャップ、ヨーグルト、のり、バター、ラード、すりおろし液、ワックス
|
|
その他
|
結晶（化学調味料、粒状だし、スープの素、etc.）
気泡含有液（発酵酵母、発酵モロミ、etc.）
生物（稚魚、小魚、白魚、エビ、etc.）
研磨性液（クレンザー、磨き粉、歯磨き粉原料、etc.）
|
|
|
|
|
| 概 略 仕 様
|
|
粘度
|
1〜１００００ｃP
※１００００ｃPを超える場合はご相談ください。
|
|
温度
|
運転温度０〜１００℃
※上記範囲外での仕様の際はご相談ください。
|
|
材質
|
主要部/SUS３１６、パッキン/NBR
※他材質への変更も承ります。
|
|
軸封
|
ダブルメカニカルシール（注水式）
※シングルメカニカルシールへの変更が可能です。
|
|
電動機
|
全閉屋外式・２．２ｋW・４P
※３．７、５．５、７．５ｋW、安全増防爆型、etc.
|
|
接続
|
吸込/吐出 ２Ｓ（へルール継手）
※小流量向けに１．５Ｓへの変更が可能です。
|
|
オプション
|
インバータ、ステンレス製モータカバー
|
|
|
|
|

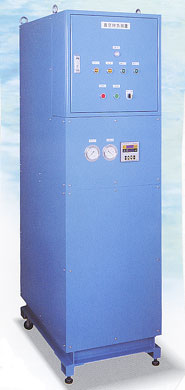

真空脱気装置
|
|
脱気モジュールとガスエグゼクタ＋水封式真空ポンプの組み合わせで、静かな運転ができます。真空度２.５〜４.０ｋPa（abs）でもキャビテーションは発生しません。
|
|
|
|
■純水脱気：DO値：１ｐｐｂ［０.００１ｐｐｍ］
|
型式
|
MDG-SKKD-15
|
MDG-SKKD-22
|
MDG-SKKD-37
|
MDG-SKKD-37
|
MDG-SKKD-55
|
|
処理量
|
1ｍ3/ｈ
|
２ｍ3/ｈ
|
３1ｍ3/ｈ
|
４1ｍ3/ｈ
|
５ｍ3/ｈ
|
|
脱気モジュール
|
１本
|
２本
|
３本
|
４本
|
５本
|
|
原水条件
|
純水・溶存酸素：８.１ｍｇ/L・５〜２５℃
|
|
消費電力［ｋW］
|
１.５
|
２.２
|
３.７
|
３.７
|
５.５
|
■純水脱気：DO値：１００ｐｐｂ［０.１ｐｐｍ］
|
型式
|
MDG-SKKD-07
|
MDG-SKKD-15
|
MDG-SKKD-15
|
MDG-SKKD-22
|
MDG-SKKD-22
|
|
処理量
|
1ｍ3/ｈ
|
２ｍ3/ｈ
|
３1ｍ3/ｈ
|
４1ｍ3/ｈ
|
５ｍ3/ｈ
|
|
脱気モジュール
|
１本
|
１本
|
１本
|
２本
|
２本
|
|
原水条件
|
純水・溶存酸素：８.１ｍｇ/L・５〜２５℃
|
|
消費電力［ｋW］
|
０.７５
|
１.５
|
１.５
|
２.２
|
２.２
|
※尚、処理量：１０/２５/５０/７５/１００ｍ3/ｈまで製作します。 |
|
